Obiettivo: costruzione di un “transponder” digitale tra il sistema UHF LoRa Aprs di CA2RXU (iGate/Digipeater) e un digipeater Aprs operante sulla frequenza standard di 144.800 Mhz. Per quanto riguarda il funzionamento della tecnologia LoRa (posizionamento, messaggistica, etc.) in ambito radioamatoriale si trovano moltissime informazioni su internet e non saranno oggetto di narrazione in questo articolo. E’ necessaria invece una certa preparazione sulla gestione dell’ambiente di lavoro per la compilazione del software ed il relativo interfacciamento con i dispositivi radio ed il mondo APRS.
Materiale occorrente:
- LoRa iGate con caricato il firmware di “CA2RXU LoRa APRS iGate/Digipeater”;
- Radio VHF con relativa interfaccia di gestione audio/PTT (vedi articolo sul packet in questo sito): le prove sono state fatte prima con radio veicolare Yaesu FTM-300 e poi Baofeng UV-5RTP;
- rasperry (o PC) su cui far girare il software DireWolf (necessaria almeno la versione “DEVELOPMENT version 1.8 D”).
Configurazione LoRa iGate:

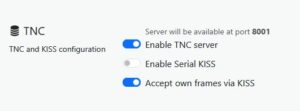

Supponendo di avere un gateway funzionante in completa operatività, l’unica configurazione da fare per far dialogare il dispositivo con DireWolf è questa:
Compilazione del software e configurazione:
Installare le dipendenze:
sudo apt-get install git
sudo apt-get install gcc
sudo apt-get install g++
sudo apt-get install make
sudo apt-get install cmake
sudo apt-get install libasound2-dev
sudo apt-get install libudev-dev
sudo apt-get install libavahi-client-dev
Compilare l’ultima versione del ramo “dev”
cd ~
git clone https://www.github.com/wb2osz/direwolf
cd direwolf
git checkout dev
mkdir build
cd build
cmake ..
make -j4
sudo make install
make install-conf
Arrivati a questo punto occorre solo preparare un file di configurazione minimo ed eseguire il software:
ADEVICE plughw:1,0 device audio usato per la gestione dell’apparato VHF
CHANNEL 0
MODEM 1200
PTT /dev/ttyUSB0 RTS device utilizzato per la gestione del PTT dell’apparato VHF
MYCALL IU5JAE-11
NCHANNEL 11 192.168.2.140 8001 collegamento all’iGate LoRa (specificare il relativo IP per raggiungerlo)
PBEACON delay=1 every=30 overlay=S symbol=”digi” lat=43^59.29N long=010^30.95E power=5 height=20 gain=4 comment=”Test APRS Node” via=WIDE1-1 sendto=0 beacon inviato lato VHF
DIGIPEAT 11 0 ^WIDE[3-7]-[1-7]$ ^WIDE[12]-[12]$ ripete LoRa → VHF
DIGIPEAT 0 11 ^WIDE[3-7]-[1-7]$ ^WIDE[12]-[12]$ ripete VHF → LoRa
Test di funzionamento
Con l’iGate disconnesso dal server APRS-IS i pacchetti ricevuti lato UHF/LoRa saranno “girati” verso la porta VHF a 144.800 e viceversa:
IU5JAE → Tracker LoRa
IU5JAE-11 → igate LoRa
IR5X → nodo APRS VHF
come si vede il tracker arriva al server APRS-IS passando dal GW LoRa ↔ VHF
Buone prove,
IU5JAE Antonio
