Modifica espansione TX e RX per ICOM 5100 (Europa)

di | 04/03/2015

Modifica TX

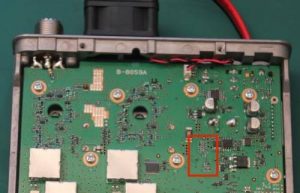

Rimuovere i diodi  D312 e D310. Dopo la modifica la trasmissione sarà:
137.000 – 174.000 Mhz
400.000 – 470.000 Mhz

Modifica RX

Rimuovere diodo D316 ed effettuare la sequenza:

1. Spegnere la radio
2. Sinistra AF VR impostata alle 09:00, e sinistra insieme SQL VR per contrastare in senso orario.
3. Diritto AF VR impostata alle 09:00, e Destra SQL VR impostata ore 00:00
4. Accendere la radio premendo il tasto “POWER”, durante “HOME”

Dopo la modifica la ricezione sarà:
118.000 – 136.995MHz (AM)
137.000 – 174.000MHz (FM)
375.000 – 550.000MHz (FM)
