D-Star in 6 e 10 Metri con Yaesu FT-8900

di | 20/09/2016

Intenzionati ad iniziare le sperimentazioni in D-Star sulla banda dei 50Mhz ci siamo subito imbattuti su una caratteristica strana ed inspiegabile del quadriband YAESU FT-8900, infatti con nostra sorpresa abbiamo constatato che non è possibile attivare la funzione “packet a 9600” sulle bande dei 50 e 29 Mhz, evidentemente i progettisti hanno ritenuto inutile questa possibilità. Analizzando lo schema, si può vedere che il circuito integrato Q1051 (BU4066) viene utilizzato per commutare la BF TX proveniente dal modem nel percorso a 1200 baud se viene attivato dalla CPU il piedino 6 oppure nel percorso a 9600 baud se viene attivato il piedino 5. La modifica effettuata consiste nel forzare in modo permanente il passaggio verso il modulatore a 9600 baud indipendentemente dalle impostazioni selezionate dalla CPU.

Per effettuare questa modifica occorre munirsi di saldatore con punta e stagno sottilissimi, mano ferma (HI!) e lente di ingrandimento. Poi, dopo aver aperto il coperchio superiore e aver individuato il circuito integrato Q1051, occorre con l’aiuto di un ago alzare il piedino 6 e dopo averlo leggermente piegato, saldarlo sul piedino 7. Successivamente controllare, sempre con l’aiuto dell’ ago, che la pista rimasta orfana dal piedino 6 sia isolata dal piedino 7 e quindi dal negativo. Infine fare un piccolo ponticello di stagno tra i piedini 3 e 4. Le immagini sottostanti mostrano lo schema e le foto del circuito prima e dopo la modica.

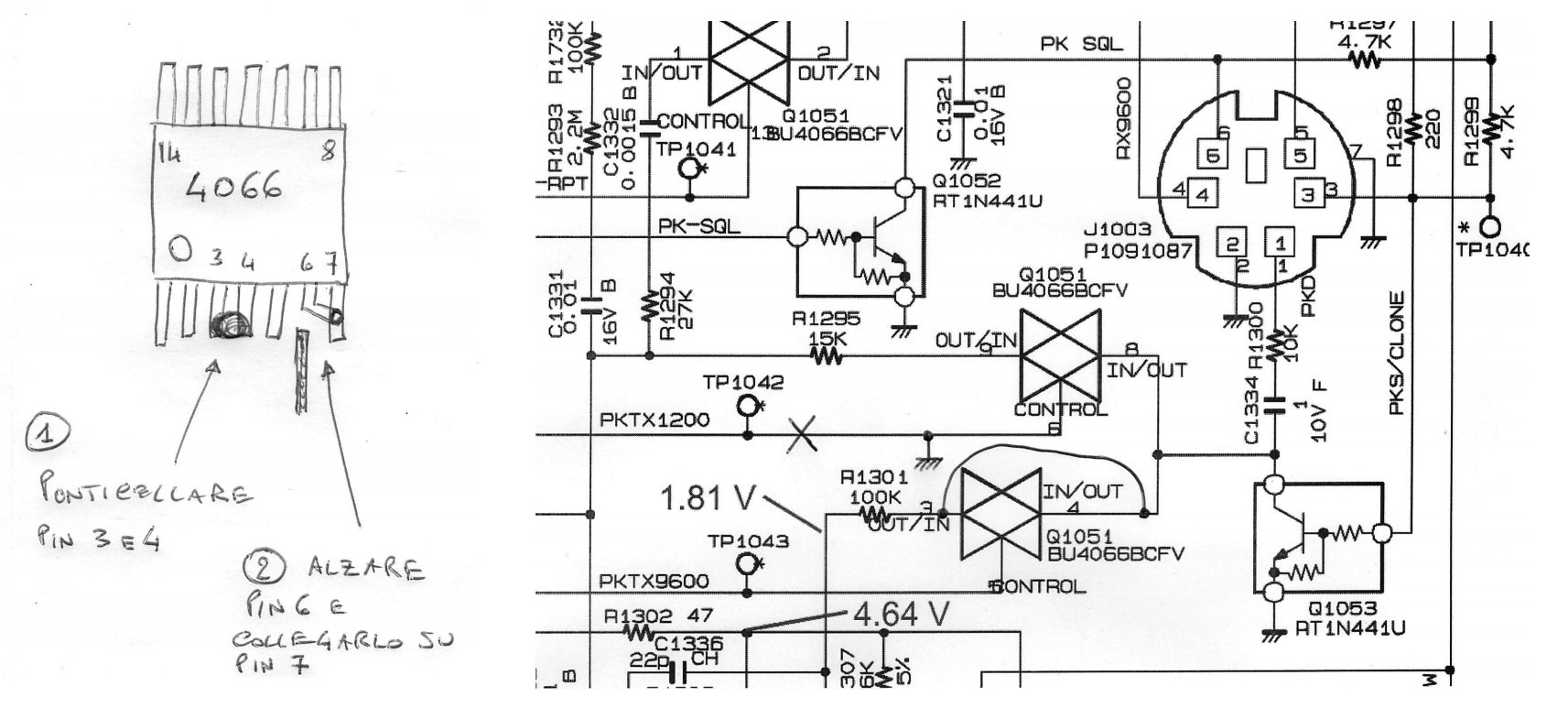

Schema della modifica per l’abilitazione permanente della porta a 9600 baud su FT-8900

Circuito integrato Q1051 (4066C) prima della modifica
